1. 控件（Widgets）

控件是 UI 的基本单位，就像拼积木一样：

控件名称 说明 常见用途
Text 显示一段文字 显示血量、任务说明、名字等
Image 显示图片或图标 技能图标、头像、背景等
Progress Bar 进度条，可以用来显示某个数值变化的条 血条、经验条、技能冷却条
Button 可以点击的按钮 菜单选项、对话选项
Canvas Panel 允许你自由定位其他控件 通常用于主界面、HUD 布局
Vertical Box / Horizontal Box 用来垂直/水平排列控件 对话选项、物品列表、任务列表
Overlay 控件层叠显示（上下叠加） 技能图标 + 冷却进度 + 数量

2. 层级结构（控件树）

UMG 的界面是“树形结构”的，最外层是容器（比如 Canvas Panel），内部再嵌套各种控件。

比如一个任务提示 UI：

  • Canvas Panel（整体布局）
    • Border（背景框）
      • Text（任务内容）
      • Text（进度百分比）

这种结构就像网页的 HTML 一样，嵌套使用。

3. 绑定数据 & 交互逻辑

UMG 不只是静态画面，它能与游戏里的数据互动，比如：

  • 显示玩家当前生命值
  • 点击按钮进入下一关
  • 显示背包中有哪些物品
  • 玩家进入新区域后显示提示

通过 数据绑定，UMG 会实时显示游戏里的状态变化。

主要控件

🧩 UMG核心控件分类

一、面板控件（Panel Widgets）

控件名称 功能描述 关键特性
Canvas Panel 自由布局容器 ✅ 支持锚点(Anchors)和绝对定位
✅ 动态适配不同分辨率
Grid Panel 表格布局容器 🔳 行/列自动分割
🔄 子控件可跨行/列合并
Horizontal Box 水平排列容器 ➡️ 自动横向排列子控件
📏 支持Size to Content(自适应内容尺寸)
Vertical Box 垂直排列容器 ⬇️ 自动纵向排列子控件
⚖️ 支持比例填充(填满剩余空间)
Overlay 层叠容器 📚 支持多层控件叠加
🔼 通过Z-Order控制显示层级
Safe Zone 异形屏适配容器 📱 自动避开刘海/挖孔区域
🛡️ 支持四向独立安全区设置

二、输入控件（Input Widgets）

控件名称 类型 交互特性
Button 基础按钮 🔘 四态样式(Normal/Hovered/Pressed/Disabled)
🔗 点击事件绑定
ComboBox(String) 下拉选择框 📋 文本选项列表
⌨️ 支持键盘快速选择
Editable Text 单行输入框 ✏️ 实时文本编辑
🚫 自带输入校验基础功能
Editable Text(Multi-Line) 多行输入框 ↵ 支持回车换行
📄 大段文本输入优化
Slider 滑动条 🎚️ 线性值调节(0.0-1.0)
📈 支持步进(Step)设置
Spin Box 数字调节框 🔢 精确数值输入
➕➖ 附带增减按钮

三、通用控件（Common Widgets）

控件名称 渲染能力
Image 🖼️ 支持纹理/材质/纯色块
🎨 九宫拉伸(Box Hospitality) + 染色(Tint)
Text Block 🔤 静态文本渲染
⚠️ 不支持富文本(需第三方插件)
Rich Text Block ✨ 富文本渲染
✅ 混合样式/内嵌图片/超链接
Progress Bar ████████ 进度可视化
🌀 支持Marquee模式(无进度值的滚动动画)
Border 🟦 容器装饰控件
🎯 定义背景+边距+边框样式

四、高级功能控件

控件名称 核心用途
Widget Switcher 🔀 多页面切换器
💡 实现选项卡(Tab)界面
Retainer Box ⚡ 渲染性能优化
📉 降低动画更新频率(如每秒10帧而非60帧)
Named Slot 🧩 预留插入点
🚀 运行时动态加载子控件
Radial Slider 🎡 圆形滑块
⭕ 旋转角度输入(适用方向盘/罗盘UI)

五、开发者工具

功能 操作路径
创建自定义控件 右键 → User Interface → Widget Blueprint
控件嵌套 将控件蓝图拖入其他UMG画布
动态控件生成 使用Create Widget+AddChild节点

⚙️ 性能优化专项控件

1
2
3
4
graph TD
    A[Size Box] -->|约束动态元素尺寸| B(减少布局计算)
    C[Invalidation Box] -->|局部重绘区域| D(降低GPU负担)
    E[Retainer Box] -->|控制渲染频率| F(优化动画性能)

8.13

TimeLine动画

【虚幻5UI进阶教程】如何制作UI动画哔哩哔哩bilibili

创建WBP –> 窗口 –>动画

这边动画类似timeline

这边能k的动画 有: visibility（可见度） Cursor（锚点）Transform（位移）Scale（缩放）

k动画: 关键帧在timeline上回车键

  • 蓝图节点PlayAnimation
    • Target – 默认self
    • In Animation 动画
    • Start at Time 开始time
    • Num Loops to Play 是否Loop
    • Play Mode Forward–快进（从前往后） Reverse–翻转（从后往前） PingPong–乒乓（从前往后+从后往前）
    • Playback Speed 播放速率
    • Restore State bool （动画停止时将控件恢复到动画预设置状态？不重要）
    • return UMGSequence Player UMG播放器

UMG与Slate

Unreal Motion Graphics（UMG）是虚幻引擎中用于创建用户界面的高级框架，但其底层实现依赖于Slate框架和渲染管线优化技术。以下是UMG底层的核心机制解析：

🔧 1. 核心架构：UMG与Slate的关系

  • UMG是Slate的封装：UMG基于Slate框架构建，通过组合（Composition）而非继承（Inheritance）实现对Slate控件的封装。每个UMG控件（如UButton、UTextBlock）内部包含对应的Slate控件（如SButton、STextBlock）3,5。
  • 类命名规范：
    • UMG控件：以U开头（如UWidget），继承自UObject，支持蓝图编辑和垃圾回收。
    • Slate控件：以S开头（如SWidget），直接处理布局、渲染和输入事件，不依赖蓝图系统3,5。
  • 设计目标：UMG提供可视化编辑器，降低UI开发门槛；Slate则提供高性能、跨平台的底层支持，用于编辑器界面和复杂控件3。

🎨 2. 渲染管线：从控件到GPU指令

UMG的渲染分为三个阶段，最终生成GPU可处理的渲染批次：

阶段 关键数据结构 功能 性能影响
1. 生成绘制元素 FSlateDrawElement 存储控件的绝对空间信息（位置、尺寸、裁剪区域）和渲染数据 控件复杂度影响生成开销
2. 创建渲染批次 FSlateRenderBatch 将FSlateDrawElement转换为顶点/索引数据，准备GPU指令 纹理切换和材质复杂度是关键瓶颈
3. 合批优化 FSlateRenderBatch合并 合并相同材质/纹理的批次，减少Draw Call 显著提升渲染效率3
  • 控件遍历流程：采用深度优先递归遍历，父控件（如UCanvasPanel）先处理布局信息，子控件生成FSlateDrawElement时继承父级变换3。
  • 动态数据处理：通过FSlateDataPayload子类（如FSlateTextPayload）存储控件专属数据（如文本内容），避免内存浪费3。

⚡ 3. 事件处理与数据绑定

  • 事件驱动机制：
    • Slate的SWidget直接处理输入事件（点击、悬停），通过委托（Delegate）将事件传递给UMG的UWidget5,8。
    • UMG支持蓝图事件绑定（如按钮点击），底层转换为Slate事件回调2,8。
  • 数据绑定原理：
    • 属性绑定：将控件属性（如进度条数值）关联到C++变量或蓝图函数，通过Tick周期检查更新（可能引发性能问题）5。
    • 委托绑定：通过自定义事件触发数据更新，避免逐帧检查5。

⚙️ 4. 性能优化技术

  • 全局无效化（GlobalInvalidation）：
    • 原理：缓存未变化的FSlateDrawElement，仅重新生成修改过的控件数据，减少CPU计算量。
    • 限制：仅在非编辑器环境（如打包后进程）生效3。
  • 合批优化：
    • 合并相同材质的渲染批次，降低Draw Call。
    • 避免频繁切换纹理或材质状态3。
  • 控件裁剪与折叠：
    • 设置Visibility为Collapsed而非Hidden，完全移除控件布局计算1,3。

🚀 5. 高级特性与扩展

  • 自定义Slate控件：
    • 直接继承SWidget实现高性能控件（如编辑器工具），但需C++开发3,5。
  • 3D模型集成：
    • 通过SceneCapture2D捕捉3D场景到Render Target，转换为材质后嵌入UMG，用于角色展示或动态UI6,7。
  • 多平台适配：E
    • Common UI插件扩展UMG，支持多平台输入路由和响应式布局，简化跨设备UI开发1,4。

💎 总结

UMG的底层本质是Slate框架的蓝图友好型封装，通过分层设计平衡易用性与性能：

  • Slate层：处理渲染、布局、输入事件，追求极致效率；
  • UMG层：提供可视化编辑、数据绑定、动画等高级功能；
  • 优化核心：合批渲染、全局无效化、动态数据分离是性能关键3,5。 开发者可通过理解底层机制，在复杂UI项目中针对性优化（如减少Draw Element生成、定制Slate控件），实现高性能动态界面。

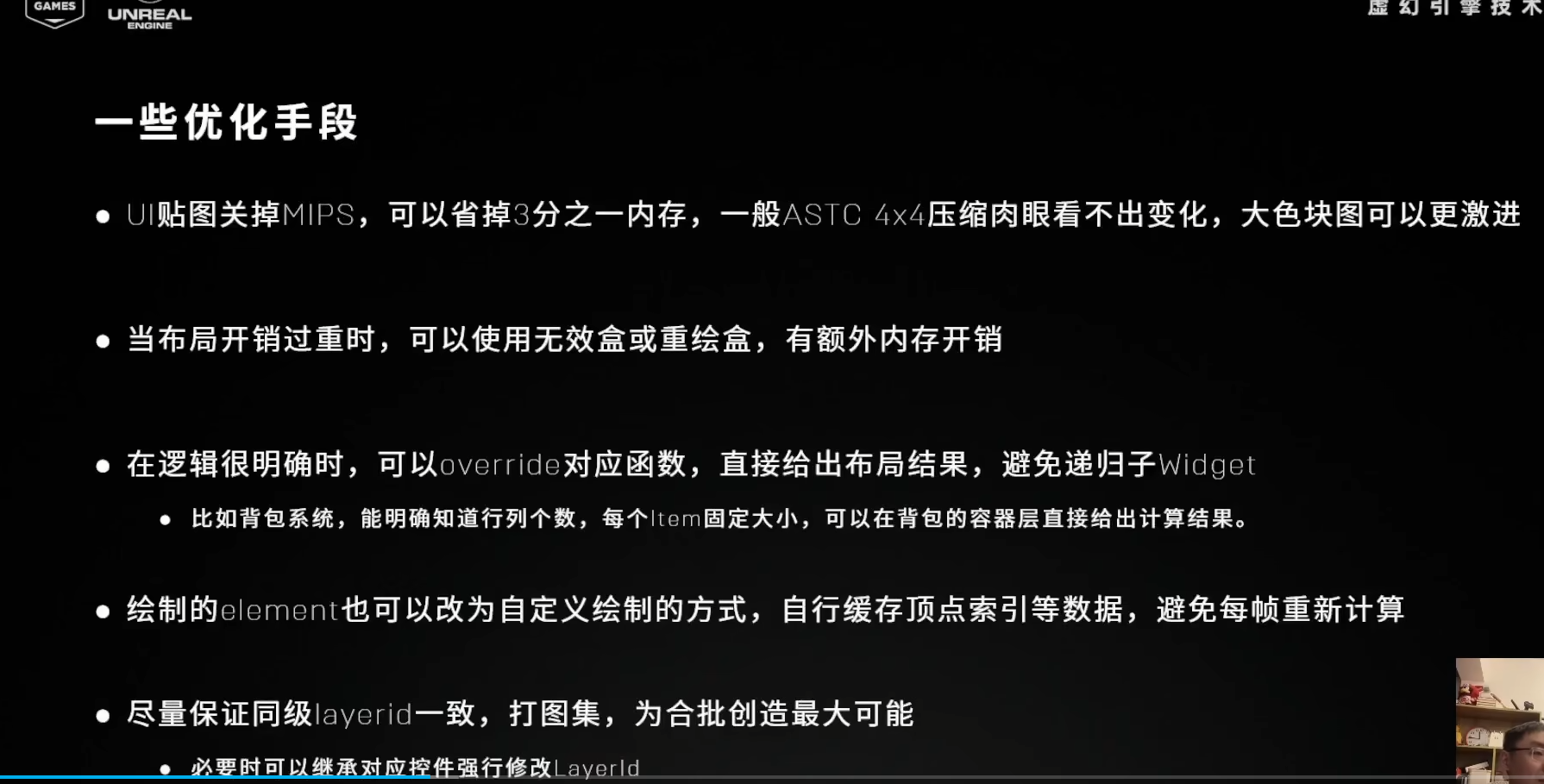

UI底层与优化

https://www.bilibili.com/video/BV1Wt4y1N7qg/?spm_id_from=333.999.0.0&vd_source=c652138f4b254d841de9c920e214ad92


  • 和目标视觉相比，自己的蓝图是不是要素过多？
  • 全部展开之后，自己的蓝图是不是特别深
  • 蓝图是否加载了大量的其他蓝图？
  • 是否有废弃布局？
  • 是否有大量CanvasPanel？
  • 是否有大量的WidgetSwitcher？

对于复杂UMG（比如背包、地图的父蓝图），应以CanvasPanel为根节点，辅以Overlay为子节点。

对于简单UMG（如Tips、图标等），所有节点应以Overlay为主。（除非特殊原因）

合批

(99+ 封私信 / 18 条消息) 【UEInside】 Slate合批机制剖析 - 知乎

UE源码分析：Slate组织&渲染 - 张宏港 - 博客园

UMG 生命周期

https://www.cnblogs.com/sin998/p/15490311.html

  • Create
    • CreateWidget – 生成处理开始
    • NewObject – 与UWidget相关的UObject的生成
    • Initialize – 只调用一次
  • OnScreen
    • AddToViewport
    • TakeWidget – SWidget生成开始
    • RebuildWidget – SWidget生成
    • Synchronize – Properties –UWidget和SWidget 同周期
    • PreConstruct – Construction Script
    • Construct – Begin Play
  • Tick
    • SlatePrepass – 包含子widget应用
    • Paint – 包含子 widget 的 创建 Render Batch
    • AddElement
  • Remove
    • RemoveFrom Viewport
    • Destruct
    • ReleaseSlate Resources – SWidget 的删除
  • Destroy
    • BeginDestroy – Widget 开始销毁
    • Destructor – 析构UWidget
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public:
        //一个控件，测试BindWidget是多久在哪个生命周期调用赋值的
        UPROPERTY(Meta = (BindWidget))
        UTextBlock * Txt_Main = nullptr;
public:
        //所关注的生命周期的方法
virtual bool Initialize() override;
        virtual void NativeOnInitialized() override;
        virtual void AddToScreen(ULocalPlayer* LocalPlayer, int32 ZOrder) override;
        virtual void NativePreConstruct() override;
        virtual void NativeConstruct() override;
        virtual void NativeTick(const FGeometry& MyGeometry, float InDeltaTime) override;
        virtual void RemoveFromParent() override;
        virtual void NativeDestruct() override;
        virtual void BeginDestroy() override;
        virtual void FinishDestroy() override;

在Game中

1
bool Initialize()` -> `void NativeOnInitialized()` -> `void AddToScreen(ULocalPlayer* LocalPlayer, int32 ZOrder)` -> `void NativePreConstruct()` -> `void NativeConstruct()` -> `void NativeTick()` -> `void RemoveFromParent()` -> `void NativeDestruct()

在PIE中

UMG打开：bool Initialize() -> void NativePreConstruct() 。

UMG添加控件：bool Initialize() -> void NativePreConstruct() 。

UMG拖拽控件：bool Initialize() -> void NativePreConstruct() 。

UMG删除控件：bool Initialize() -> void NativePreConstruct() 。

修改Widget内容，什么都没调用，点击编译才有调用。

UMG编译：void BeginDestroy() -> void RemoveFromParent() -> void FinishDestroy() -> bool Initialize() -> void NativePreConstruct() 。

其中，前面四个会反复调用。

UMG保存：bool Initialize() 。

获得控件和绑定事件

BindWidget这个宏是在Initialize()中完成绑定的。

绑定控件也可以手动在Initialize()或NativeOnInitialized()或NativeConstruct()中做。

那么怎么选择呢？

通过上面的分析可以知道在PIE中会调用Initialize()或NativeOnInitialized()，如果你想在PIE中就绑定（例如在PIE中预览自定义UMG就需要）并执行更新的预览的代码的话就在这里绑定。

如果你只是想在游戏中运行时才使用的话那么就在NativeConstruct()中绑定。

绑定事件在NativeOnInitialized()中做。不过要注意需要先得到控件再绑定事件，并且绑定的那个函数要加上UFUNCTION()宏。

在PIE中实时预览自定义UMG

重写Initialize()：初始化并获得控件，别忘了避免空指针异常。

重写NativePreConstruct()：这里写预览相关的代码，例如设置颜色、字体等。

https://zhuanlan.zhihu.com/p/636153935)
