ue Slate初探

背景

在开发上层UMG过程中，有时候会遇到需要更底层的支持，以此为契机，研究Slate使用与底层注意事项。

基本使用

Slate是UE中提供的UI框架，它的核心理念如下：

• Slate 架构|虚幻引擎5.2文档

关于UI的一些基础概念，可以了解：

• 现代图形引擎入门指南（七）— GUI

在UE中，使用Slate，需要了解三个核心结构：

• FSlateApplication ：全局单例，所有UI的调度中心。
• SWindow ：顶层窗口，持有跨平台窗口的实例（FGenericWindow），提供窗口相关的配置和操作。
• SWidget ：小部件，划分窗口区域，处理自身区域内的交互和绘制事件。

在UE中，一个简单的Slate使用示例如下：

auto Window = SNew(SWindow)                         //创建窗口
    .ClientSize(FVector2D(600, 600))                //设置窗口大小
    [                                               //填充窗口内容
        SNew(SHorizontalBox)                        //创建水平盒子
        + SHorizontalBox::Slot()                    //添加子控件插槽
        [
            SNew(STextBlock)                        //创建文本框
            .Text(FText::FromString("Hello"))       //设置文本框内容
        ]
        + SHorizontalBox::Slot()                    //添加子控件插槽
        [
            SNew(STextBlock)                        //创建文本框
            .Text_Lambda([](){                      //设置文本框内容
                return FText::FromString("Slate");
            })
        ]
    ];
FSlateApplication::Get().AddWindow(Window, true);   //注册该窗口，并立即显示

Slate的代码风格如下：

• Slate 控件的类命名一般以 S开头
• 可以通过以下函数来快速构建Slate控件：
• • SNew( WidgetType, ... )：通用的构造方式
  • SAssignNew( ExposeAs, WidgetType, ... )：构造完成后，把控件赋值给ExposeAs
  • SArgumentNew( InArgs, WidgetType, ... )：使用参数集进行构造
• 在构造的代码表达式中，可以通过一些函数来设置控件的构造参数，由于这些函数都会返回控件自身的引用，因此可以进行链式调用
• • 可以通过operatpr . 调用函数来设置控件的属性和事件
• 对于 SPanel 的子类，可以使用operator +SPanelType::Slot添加子控件的插槽
  • 对于 SCompoundWidget和SPanel::Slot ，可以使用operator []来填充子控件
• 对于Slate的属性和事件，可以通过多种方式绑定，比如上面的.Text(...)设置的是静态值，还可以通过绑定函数来动态获取属性值：
  • • Text_Lambda(...)
  • Text_Raw(...)
    • Text_Static(...)
  • Text_UObject(...)

• Slate可以同时作为 Game UI 和 Editor UI

• 在Editor中，可以通过如下方式来添加UI：

  auto Window = SNew(SWindow)                         //必须具有一个顶层窗口
      .Title(FText::FromString("CustomWindow"))       //设置窗口标题
      .ClientSize(FVector2D(600, 600))                //设置窗口大小
      [                                               //填充窗口内容
          SNew(SSpacer)                               //自身控件，这里是一个空白填充
      ];

  //方法1：注册该窗口，并立即显示
  FSlateApplication::Get().AddWindow(Window, true);

  //方法2：注册该窗口，不显示，手动调用ShowWindow来显示
  FSlateApplication::Get().AddWindow(Window, false);  //注册该窗口，并立即显示
  Window->ShowWindow();

  //----------通过DockTab的方式来添加窗口： -------------
  // 注册Tab页面的生成器
  FGlobalTabmanager::Get()->RegisterTabSpawner(FName("CustomTab"),FOnSpawnTab::CreateLambda([](const FSpawnTabArgs& Args){
      return SNew(SDockTab)
          [
              SNew(SSpacer)
          ];
  }));
  FGlobalTabmanager::Get()->TryInvokeTab(FTabId("CustomTab"));        //尝试激活Tab页面

在Game中，可以通过以下方式来添加UI：

Using Slate In-Game in Unreal Engine | Unreal Engine 5.2 Documentation | Epic Developer Community

GEngine->GameViewport->AddViewportWidgetContent(
        SNew(SSpacer)
);

//--------------------------GameViewport还有其他接口可用：

class UGameViewportClient : public UScriptViewportClient, public FExec
{
    virtual void AddViewportWidgetContent( TSharedRef<class SWidget> ViewportContent, const int32 ZOrder = 0 );
    virtual void RemoveViewportWidgetContent( TSharedRef<class SWidget> ViewportContent );
    virtual void AddViewportWidgetForPlayer(ULocalPlayer* Player, TSharedRef<SWidget> ViewportContent, const int32 ZOrder);
    virtual void RemoveViewportWidgetForPlayer(ULocalPlayer* Player, TSharedRef<SWidget> ViewportContent);
    void RemoveAllViewportWidgets();
    void RebuildCursors();
};

Swidget SWindow

• Swidget 结构

TAttribute<bool> EnabledState,                          //开启状态，指定是否能够与控件交互，如果禁用，则显示为灰色
TAttribute<EVisibility> Visibility,                     //可见性策略
TSharedPtr<IToolTip> ToolTip,                           //提示框控件
TAttribute<FText> ToolTipText,                          //提示框文本内容
TAttribute<TOptional<EMouseCursor::Type> > Cursor,      //鼠标样式
float RenderOpacity,                                    //渲染透明度
TAttribute<TOptional<FSlateRenderTransform>> Transform, //渲染变换
TAttribute<FVector2D> TransformPivot,                   //渲染变换中心
FName Tag,                                              //标签
bool ForceVolatile,                                     //强制UI失效
EWidgetClipping Clipping,                               //裁剪策略
EFlowDirectionPreference FlowPreference,                //UI流向
TOptional<FAccessibleWidgetData> AccessibleData,        //存储数据
TArray<TSharedRef<ISlateMetaData>> MetaData             //元数据

• Swindow结构

EWindowType Type;                               //窗口类型
FWindowStyle Style;                             //窗口样式
FText Title;                                    //窗口标题
float InitialOpacity;                           //初始透明度

FVector2D ScreenPosition                        //窗口坐标
FVector2D ClientSize;                           //窗口客户区域尺寸
TOptional<float> MinWidth;                      //最小宽度
TOptional<float> MinHeight;                     //最小高度
TOptional<float> MaxWidth;                      //最大宽度
TOptional<float> MaxHeight;                     //最大高度
FMargin LayoutBorder;                           //窗口内容的边距
FMargin UserResizeBorder;                       //调整窗口区域时的响应距离

EAutoCenter AutoCenter;                         //居中策略
ESizingRule SizingRule;                         //窗口尺寸处理策略
FWindowTransparency SupportsTransparency;       //窗口透明度策略
EWindowActivationPolicy ActivationPolicy;       //激活处理策略

bool IsInitiallyMaximized;                      //初始时显示为最大化
bool IsInitiallyMinimized;                      //初始时显示为最小化
bool IsPopupWindow;                             //是否是 Pop up 窗口（无任务栏图标）
bool IsTopmostWindow;                           //是否是置顶窗口
bool FocusWhenFirstShown;                       //首次预览时获得焦点
bool AdjustInitialSizeAndPositionForDPIScale;   //根据DPI调整窗口初始坐标和尺寸
bool UseOSWindowBorder;                         //使用操作系统自身的窗口边框
bool HasCloseButton;                            //是否带有关闭按钮
bool SupportsMaximize;                          //是否支持最大化
bool SupportsMinimize;                          //是否支持最小化
bool ShouldPreserveAspectRatio;                 //是否锁定宽高比
bool CreateTitleBar;                            //是否创建标题栏
bool SaneWindowPlacement;                       //是否将窗口约束到屏幕内
bool bDragAnywhere;                             //是否可拖拽到任意位置
bool bManualManageDPI;                          //是否手动调整DPI

Swidget基本开发

基本类

Slate开发的绝大部分工作内容可以归纳为：

• 设置控件属性
• 绑定事件逻辑
• 组织层次结构

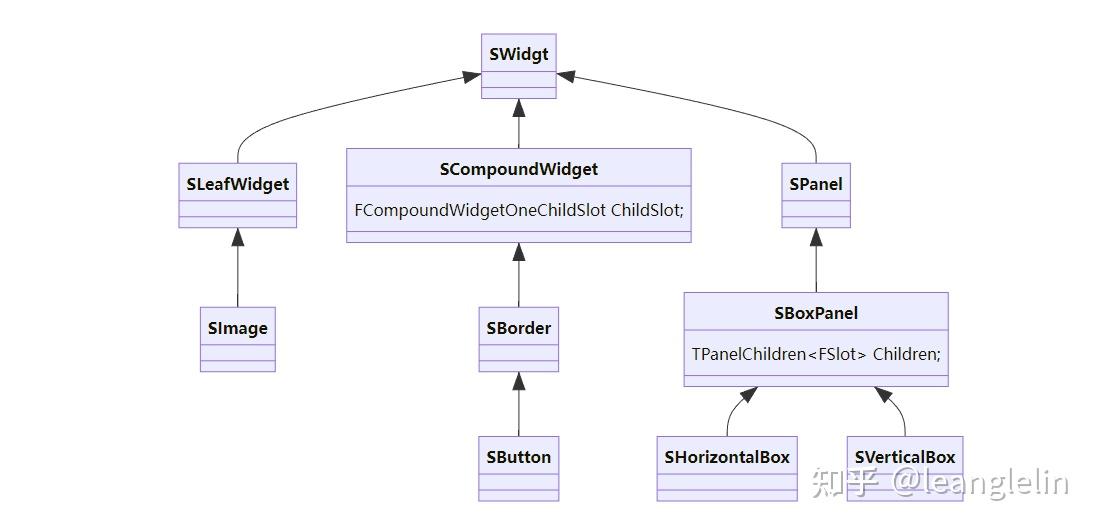

SWidget 是一个抽象基类，UE根据不同的使用方式，又对其进行派生，划分为四大类：

• SCompoundWidget ：可以设置ChildSlot (SBoder/SButton/…)

  Slate 用来提供给开发者的主要扩展方式，一般继承它是为了利用已有的SWidget来组织一系列的Widget。

• SPanel ：可以看做是SWidget的容器，可以包含一个或多个ChildSlot，用于添加SWidget。 (Soverlay/SBoxPanel.SHorizontalBox/SBoxPanel.SVerticalBox/…)

  Slate已经派生了足够多的SPanel，用于组织Slate的布局等各类操作，一般情况下很少对其派生。

• SLeafWidget ：叶子控件，不包含ChildSlot (SImage/STest/…)

  派生它，主要是为了自定义一些拥有独特 渲染和尺寸处理机制 的控件

• SWeakWidget ：定义逻辑上的归属而非事件上的。

  SPanel中的SWidget在事件上具有层级关系，但有时会出现一些特殊情况，比如点击按钮打开一个菜单，菜单可以看做是隶属于这个按钮的，但本质上菜单是新开启了一个窗口，它们在事件传递上并不存在层级关系，所以就得靠SWeakWidget来解决这个问题。一般情况下很少使用它。

大多时候，我们会新增一个C++类，继承自 SCompoundWidget ，在Construct函数中填充子控件，就像是这样：

class SCustomWidget: public SCompoundWidget
{
public:
    SLATE_BEGIN_ARGS(SCustomWidget) {}              //定义Slate参数
    SLATE_END_ARGS()
public:
    void Construct(const FArguments& InArgs){       //使用SNew本质上是调用该函数
        ChildSlot                                   //填充子控件
        [
            SNew(STextBlock)
            .Text(FText::FromString("This is body"))
        ];
    }
};

这样我们就可以使用如下代码来创建该控件：

auto MyWidget = SNew(SCustomWidget);

如果想增加 参数（Argument） ，比如说让文本内容可以设置，那么可以把定义改为：

class SCustomWidget : public SCompoundWidget
{
public:
    SLATE_BEGIN_ARGS(SCustomWidget)
        : _Text(FText::FromString("Default")) {     //初始化参数默认值，变量名为参数定义时的变量名前加下划线
        }
        SLATE_ARGUMENT(FText,Text)                  //使用宏SLATE_ARGUMENT定义参数
    SLATE_END_ARGS()
public:
    void Construct(const FArguments& InArgs) {
        Text = InArgs._Text;                        //接收传递进来的参数
        ChildSlot
        [
            SNew(STextBlock)
            .Text(Text)                             //传递文本内容
        ];
    }
private:
    FText Text;
};

这样就可以使用如下代码设置控件内容：

auto MyWidget = SNew(SCustomWidget)
                    .Text(FText::FromString("Hello"));

当然，我们也可以不走FArguments的方式，直接这样：

class SCustomWidget : public SCompoundWidget
{
public:
    SLATE_BEGIN_ARGS(SCustomWidget){}
    SLATE_END_ARGS()
public:
    void Construct(const FArguments& InArgs, FText InText) {    //直接从Construct的函数参数中传入
        Text = InText;
        ChildSlot
        [
            SNew(STextBlock)
            .Text(Text)
        ];
    }
private:
    FText Text;
};
auto MyWidget = SNew(SCustomWidget,FText::FromString("Hello"));   //从SNew的参数列表中传入Text

如果想让上述参数能够绑定委托，就需要使用Slate的 属性（Attribute） 机制：

class SCustomWidget : public SCompoundWidget
{
public:
    SLATE_BEGIN_ARGS(SCustomWidget)
        : _Text(FText::FromString("Default")) {
        }
        SLATE_ATTRIBUTE(FText,Text)                         //使用宏SLATE_ATTRIBUTE定义参数
    SLATE_END_ARGS()
public:
    void Construct(const FArguments& InArgs) {
        Text = InArgs._Text;                                //接收传递进来的参数
        ChildSlot
            [
                SNew(STextBlock)
                .Text(Text)                                 //传递文本属性
            ];
    }
private:
    TAttribute<FText> Text;                                 //使用TAttribute包裹属性
};

然后就能使用这样的代码：

auto MyWidget = SNew(SCustomWidget)
        .Text_Lambda([](){
            return FText::FromString("Hello");
        });

如果想增加一些控件的事件处理回调，比如说当上面文本变动时的做一些处理，那么可以用 Slate 的 事件（Event） 机制：

class SCustomWidget : public SCompoundWidget
{
public:
    SLATE_BEGIN_ARGS(SCustomWidget)
        : _Text(FText::FromString("Default")) {
        }
        SLATE_ATTRIBUTE(FText,Text)
        SLATE_EVENT(FSimpleDelegate, OnTextChanged) //使用宏SLATE_EVENT声明事件
    SLATE_END_ARGS()
public:
    void Construct(const FArguments& InArgs) {
        Text = InArgs._Text;
        OnTextChanged = InArgs._OnTextChanged;      //传递事件委托
        ChildSlot
        [
            SNew(STextBlock)
            .Text(Text)
        ];
    }
    void SetText(FText InText) {
        Text = InText;
        OnTextChanged.ExecuteIfBound();             //执行委托
    }
    FText GetText(){
        return Text.Get();
    }
private:
    FSimpleDelegate OnTextChanged;                  //定义委托
    TAttribute<FText> Text;
};
auto MyWidget = SNew(SCustomWidget)
    .Text_Lambda([](){
        return FText::FromString("Hello");
    })
    .OnTextChanged_Lambda([](){                     //当文字变动时打印日志
        UE_LOG(LogTemp,Warning,TEXT("Oh, Text is changed!"));
    });

此外，SLATE_BEGIN_ARGS(...)和SLATE_END_ARGS()之间还有其他可供使用的宏，使用频率不高，因此这里不展开描述，具体可以查看：

• Engine\Source\Runtime\SlateCore\Public\Widgets\DeclarativeSyntaxSupport.h

综上，Slate的开发流程基本如此。

控件一览

对于UI开发，需要了解以下的基础概念(UMG UGUI 都有此结构)：

• 窗口的基本状态 ：激活（Active），焦点（Focus），可见（Visible），模态（Modal），变换（Transform）
• 布局策略及相关概念
  • 盒式布局（HBox，VBox），流式布局（Flow），网格布局（Grid），锚式布局（Anchors），重叠布局（Overlap），画布（Canvas）
  • 内边距（Padding），外边距（Margin），间距（Spacing），对齐方式（Alignment）
• 样式管理 ：图标（Icon），风格（Style），画刷（Brush）
• 字体管理 ：字体类型（Font Family），文本宽度测量(Font Measure)
• 尺寸计算 ：控件尺寸计算策略
• 交互事件 ：鼠标，键盘，拖拽，焦点事件，事件处理机制，鼠标捕获
• 绘制事件 ：绘制元素，区域裁剪
• 基本控件 ：标签（Label），按钮（Button），复选框（Check），组合框（Combo），滑动条（Slider），滚动条（Scroll Bar），文本框（Text），对话框（Dialog），颜色选取（Color），菜单栏（Menu Bar），菜单（Menu），状态栏（Status Bar），滚动面板（Scroll ），堆栈（切换）面板（Stack/Switcher），列表面板（List），树形面板（Tree）…
• 国际化 ：文本本地化翻译（Localization）

在1 - Slate 开发 - Modern Graphics Engine Guide其中控件一览描述，此篇省略。

UMG2Slate

UMG怎么包装Slate?

每一个UWidget里面都对应一个Slate控件。

当你在蓝图中添加一个和Button,UE会：

1.创建一个UButton(UObject)

2.在底层生成对应的SButton(Slate)

3.通过TakeWidget()将Slate控件挂载到Viewport.

如何访问 UMG 控件的底层 Slate？

(1)在C++中获取Slate控件

UButton* MyUMGButton = ...; // 获取 UMG 按钮
TSharedPtr<SWidget> SlateWidget = MyUMGButton->TakeWidget(); // 提取 Slate
if (SButton* SlateButton = StaticCastSharedPtr<SButton>(SlateWidget).Get())
{
    SlateButton->SetColorAndOpacity(FSlateColor(FLinearColor::Red)); // 直接操作 Slate
}

(2)在蓝图中控制

UMG暴露了部分Slate的属性，但是无法直接访问Slate对象；

为什么要有 UMG？

Slate 虽然灵活，但存在以下问题：

• 不适合游戏开发：需要手动管理内存（TSharedPtr），没有蓝图支持。
• 跨平台困难：移动端输入处理复杂。
• 迭代效率低：修改 UI 需重新编译 C++。

UMG 通过以下方式优化：

• 蓝图驱动：设计师可独立开发 UI。
• 自动垃圾回收：基于 UObject 系统。
• 跨平台抽象：统一处理触摸/手柄输入。

UMG嵌入到Slate

重点是将UMG嵌入到Slate里面，容易出现内存泄漏的问题。

UMG是继承自UObject的UE自动垃圾回收的机制，但是则Slate是使用智能指针去管理内存，要分析一些智能指针是否会影响UE的垃圾回收，从而导致出现了垃圾回收不掉的内存泄漏问题。
