前言

探索从UMG到Slate后加载的全过程

简述

UMG流程：

CreateWidget
↓
生成 UWidget / WidgetTree
↓
AddToViewport / AddChild
↓
TakeWidget
↓
RebuildWidget
↓
生成真实 SWidget
↓
触发首次创建后的逻辑，也就是 NewlyCreated 相关流程

GPT回答

从源码角度看，UE 里 UMG 从“蓝图/类”生成到屏幕上的过程，大致是这条链路：

UWidgetBlueprint → 编译生成 UWidgetBlueprintGeneratedClass → 运行时 CreateWidget 创建 UUserWidget → Initialize / RebuildWidget 构建 Slate 树 → AddToViewport 加入 viewport → Slate 每帧布局、绘制、输入分发。

1. 编辑器里创建 UMG 蓝图
UMG 蓝图资源类型通常是 UWidgetBlueprint。

源码里相关模块大概在：

1
2
Engine/Source/Editor/UMGEditor
Engine/Source/Runtime/UMG

一个 Widget Blueprint 里主要包含：

1
UWidgetTree* WidgetTree;

WidgetTree 保存你在设计器里拖出来的控件层级，比如：

1
2
3
4
CanvasPanel
 ├─ Button
 │   └─ TextBlock
 └─ Image

这些不是 Slate 控件，而是 UObject 体系里的 UMG 控件对象，例如：

1
2
3
4
UCanvasPanel
UButton
UTextBlock
UImage

它们都继承自 UWidget。

2. 编译 Widget Blueprint
UMG 蓝图编译后会生成：

1
UWidgetBlueprintGeneratedClass

它继承自：

1
UBlueprintGeneratedClass

比较关键的是它会保存编译后的 WidgetTree 模板、绑定信息、动画信息等。

运行时创建 Widget 时，不是直接使用编辑器里的 UWidgetBlueprint，而是使用它编译出来的 generated class。

概念上类似：

1
2
3
4
5
6
7
8
9
UWidgetBlueprint
        |
        | Compile
        v
UWidgetBlueprintGeneratedClass
        |
        | Runtime instance
        v
UUserWidget

3. 运行时 CreateWidget
常见代码是：

1
UUserWidget* Widget = CreateWidget<UUserWidget>(PlayerController, WidgetClass);

源码入口通常会走到 UMG 的创建逻辑，核心目标是创建一个 UUserWidget 实例。

流程可以理解为：

1
2
3
4
CreateWidget
  -> CreateWidgetInstance
    -> NewObject<UUserWidget>
    -> UUserWidget::Initialize()

Initialize() 是很关键的一步。

它会根据 UWidgetBlueprintGeneratedClass 中保存的模板数据，初始化当前实例的 WidgetTree，并处理：

1
2
3
4
5
控件实例化
变量绑定
NamedSlot
动画
Blueprint 初始化事件

如果蓝图里某个控件勾选了 Is Variable，生成类中会让对应的 C++/蓝图成员变量指向运行时创建出来的那个控件实例。

例如蓝图里有一个按钮 StartButton，运行时就会绑定到：

1
UButton* StartButton;

4. UWidgetTree 生成 UObject 控件树
此时得到的是 UMG 层的控件树，也就是 UObject 控件树。

例如：

1
2
3
4
5
6
UUserWidget
 └─ WidgetTree
     └─ UCanvasPanel
         ├─ UButton
         │   └─ UTextBlock
         └─ UImage

这些对象本身还不是最终渲染用的 Slate widget。

UMG 的核心思想是：

1
2
UMG = UObject 封装层
Slate = 真正的底层 UI 系统

也就是说，UButton、UTextBlock 等 UMG 控件最终会构建出对应的 Slate 控件：

1
2
3
UButton    -> SButton
UTextBlock -> STextBlock
UImage     -> SImage

5. RebuildWidget 构建 Slate 树
当 Widget 需要真正显示时，会调用：

1
UUserWidget::RebuildWidget()

以及各个子控件自己的：

1
UWidget::RebuildWidget()

比如：

1
2
3
4
5
UButton::RebuildWidget()
{
    MyButton = SNew(SButton);
    return MyButton.ToSharedRef();
}

UTextBlock 会创建 STextBlock，UImage 会创建 SImage。

所以 UMG 树会被转换成 Slate 树：

1
2
3
4
UCanvasPanel       -> SConstraintCanvas
UButton            -> SButton
UTextBlock         -> STextBlock
UImage             -> SImage

最终类似：

1
2
3
4
5
SObjectWidget
 └─ SConstraintCanvas
     ├─ SButton
     │   └─ STextBlock
     └─ SImage

SObjectWidget 是 UMG 和 Slate 之间的重要桥接层，它把 UUserWidget 包成 Slate 可以管理的 SWidget。

6. AddToViewport
当你调用：

1
Widget->AddToViewport();

通常会进入：

1
2
UUserWidget::AddToViewport()
UUserWidget::AddToScreen()

最后通过 UGameViewportClient 把它加到 viewport 的 widget 层中。

概念上是：

1
2
3
4
UUserWidget::AddToViewport()
  -> AddToScreen()
    -> ULocalPlayer / UGameViewportClient
      -> AddViewportWidgetContent()

Slate 层最终会把这个 Widget 加到游戏 viewport 对应的 Slate 容器中。

7. Slate 负责布局、绘制和输入
一旦进入 Slate 树，后续每帧主要由 Slate 系统处理：

1
2
3
4
5
Prepass
Arrange
Paint
Hit Test
Input Routing

也就是：

1
2
3
4
计算 DesiredSize
布局子控件位置
绘制元素
处理鼠标/键盘/手柄输入

UMG 的属性变更，例如修改 TextBlock 的文字：

1
TextBlock->SetText(FText::FromString("Hello"));

最终会同步到对应的 Slate 控件：

1
STextBlock::SetText(...)

整体流程图

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
编辑器设计 UMG
    |
    v
UWidgetBlueprint
    |
    | 编译
    v
UWidgetBlueprintGeneratedClass
    |
    | CreateWidget
    v
UUserWidget 实例
    |
    | Initialize
    v
运行时 UWidgetTree
    |
    | RebuildWidget
    v
Slate 控件树 SWidget
    |
    | AddToViewport
    v
加入 GameViewport
    |
    v
Slate Tick / Layout / Paint / Input

一句话总结：

UMG 蓝图本质上先被编译成 UWidgetBlueprintGeneratedClass，运行时 CreateWidget 创建 UUserWidget 和它的 UWidgetTree，然后每个 UWidget 通过 RebuildWidget() 生成对应的 Slate SWidget，最后 AddToViewport() 把 Slate 树挂到游戏 viewport 上，由 Slate 系统完成布局、绘制和输入。

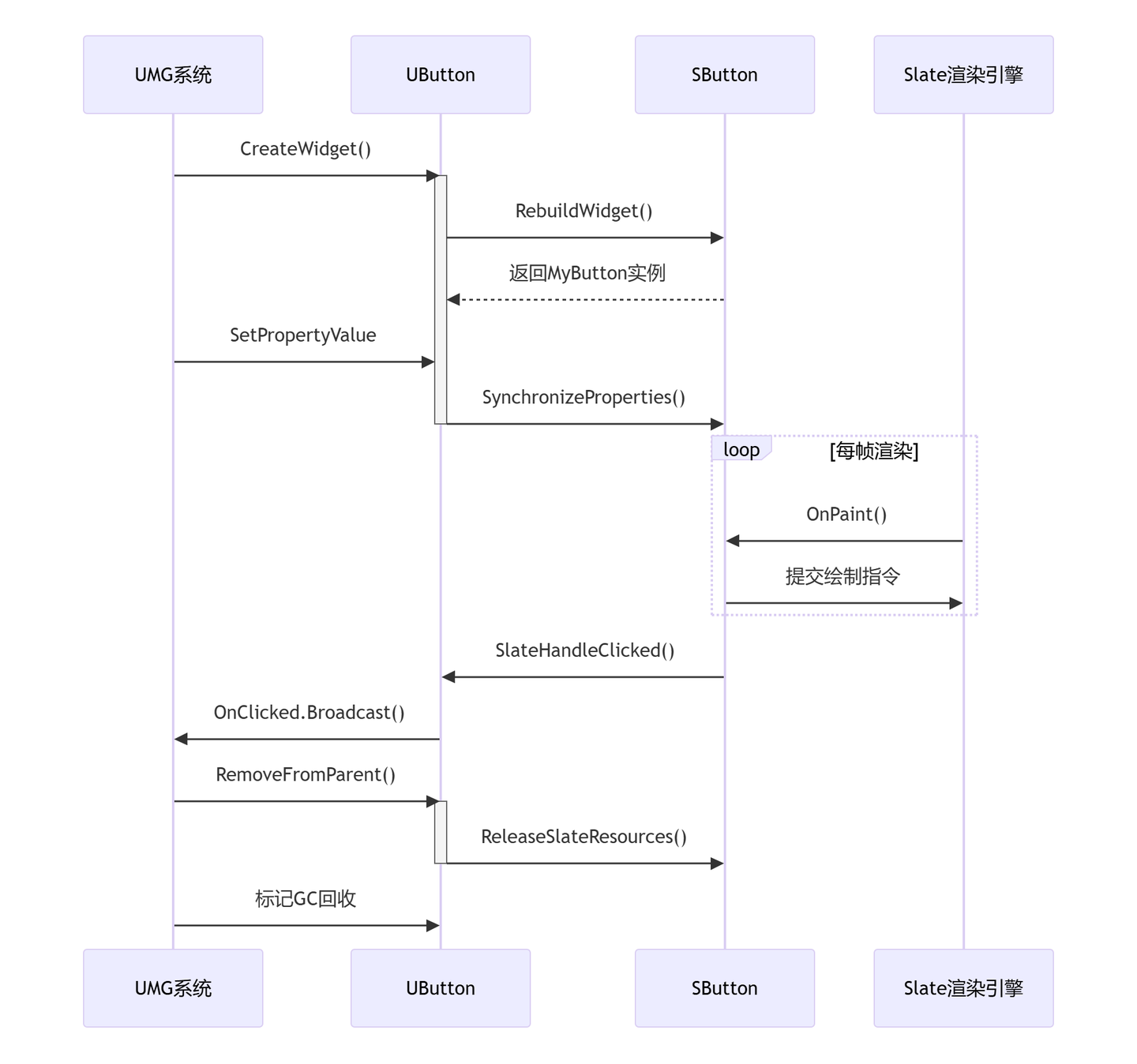

分析图
